INS300系列光纖GNSS/INS組合慣導系統

成熟可靠，經過十年的研發迭代，累計生產近三千套，適合惡劣環境下的長期穩定性導航控制領域，能夠抵抗1000G以上高沖擊，通過特別的算法設計，實現連續無GPS信號下，72小時航向誤差不大于1度。

了解產品

INS300系列光纖GNSS/INS組合慣導系統，體積145 mm×121.5 mm×125mm，重量3kg，功率20W，有超小體積、輕量化、低功率的優勢；在精度指標方面，此系列光纖GNSS/INS組合慣導系統寬測量范圍為±1000 deg /s，因其具有高可靠性、長壽命的性能。被應用在戰術導彈制導，天線系統的穩定，姿態/方位基準系統，多波束姿態傳感，鐵路軌檢車，無人機、無人船導航與控制空間穩定平臺，礦用掘進機、挖煤機智能導航及控制等領域。

芯片

核心器件自主研發，降低成本25%
顯卡

獨特慣性系統算法，性能提升20%
材質

具備批量生產工藝，質量高效提升
外觀

掌握全產業鏈核心，研發創新升級
插口

貫穿器件儀表系統，跨行應用成熟
HDD

掌握全產業鏈核心，研發創新升級

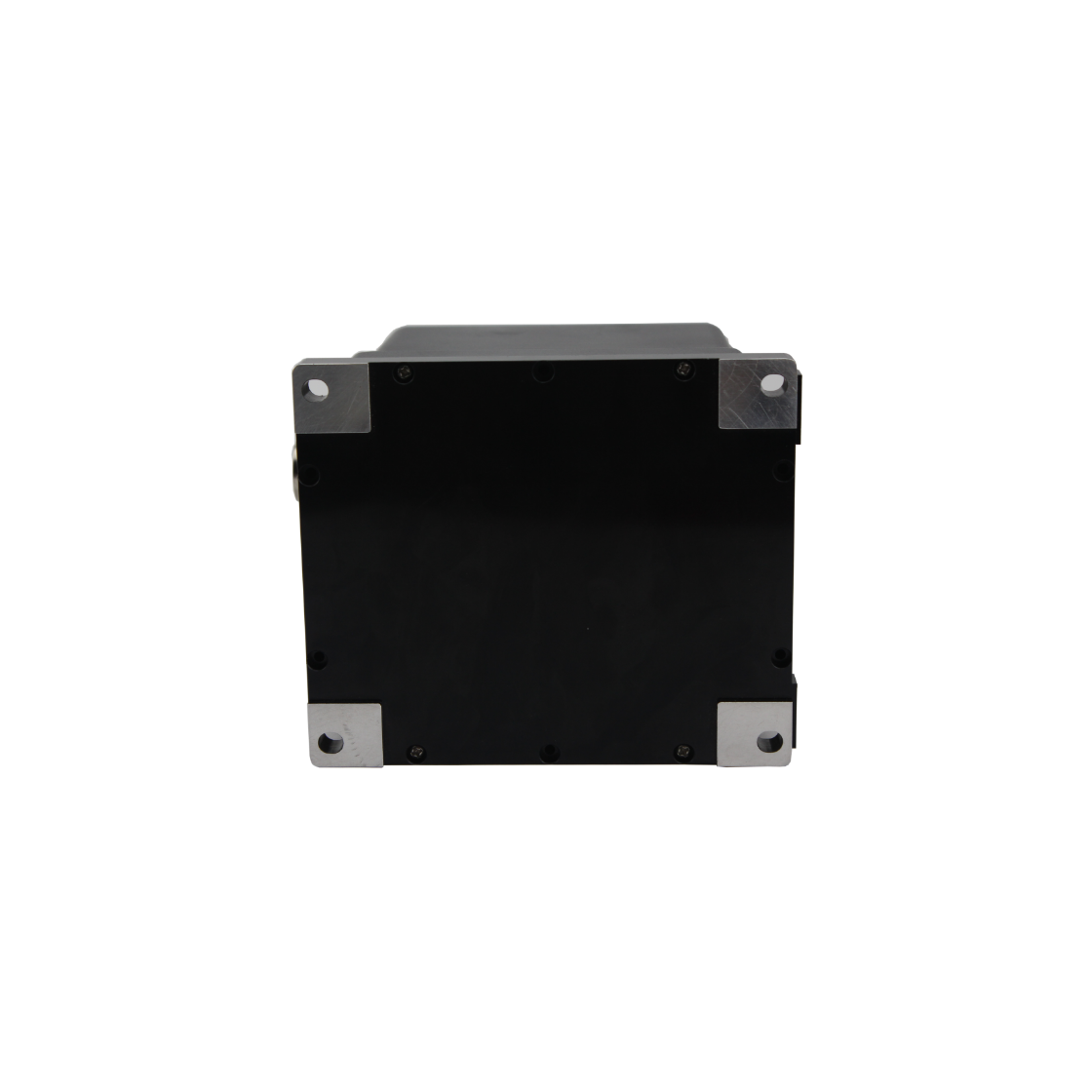

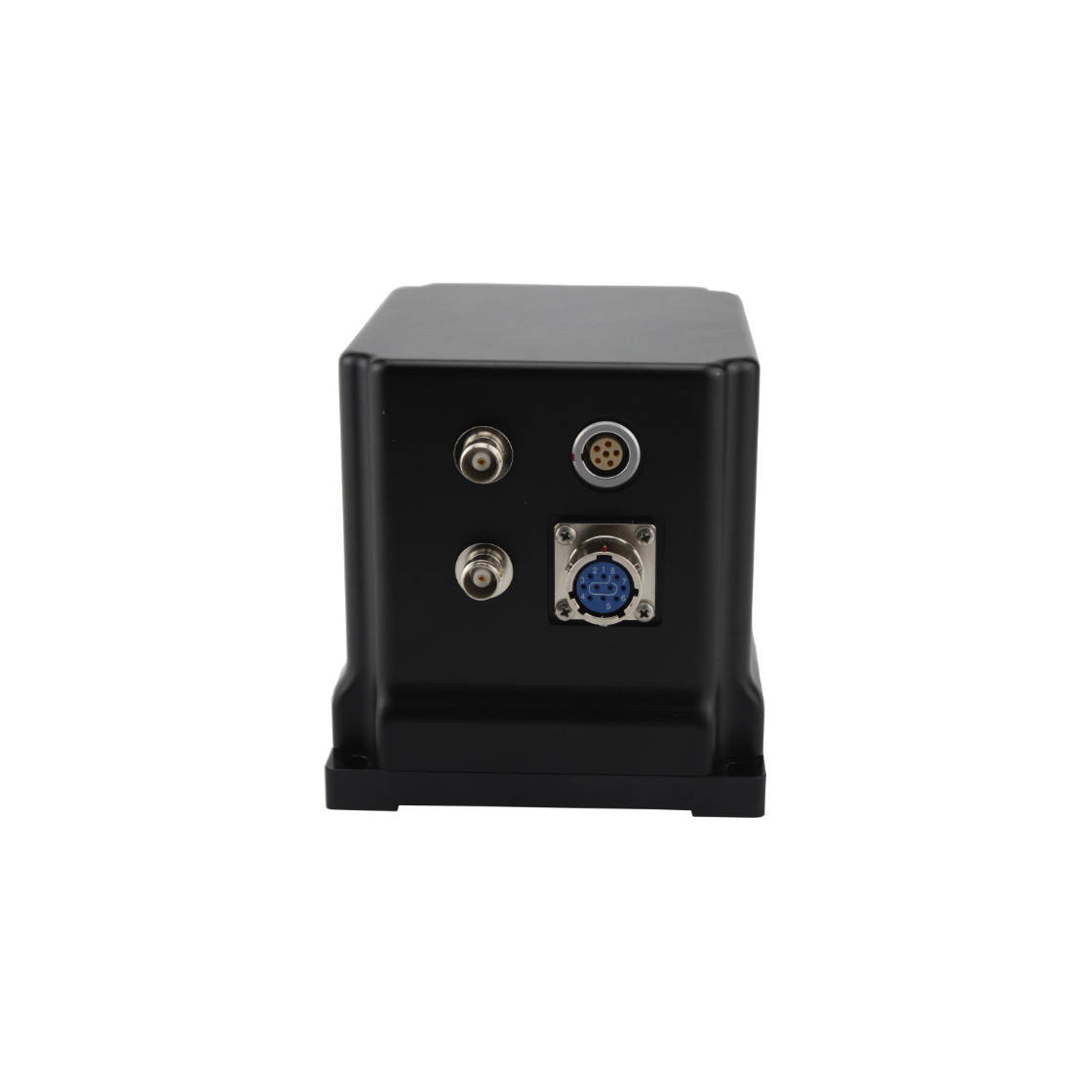

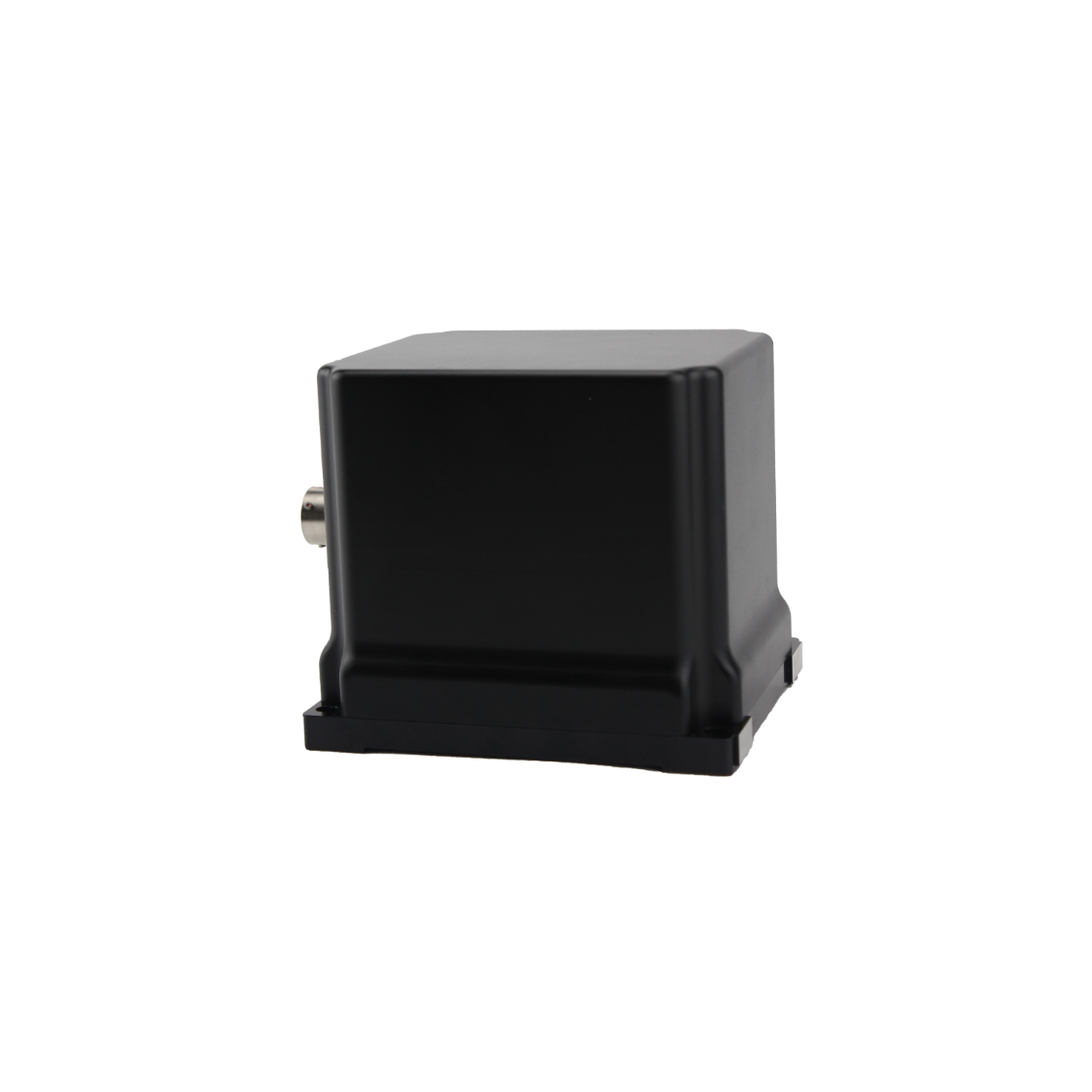

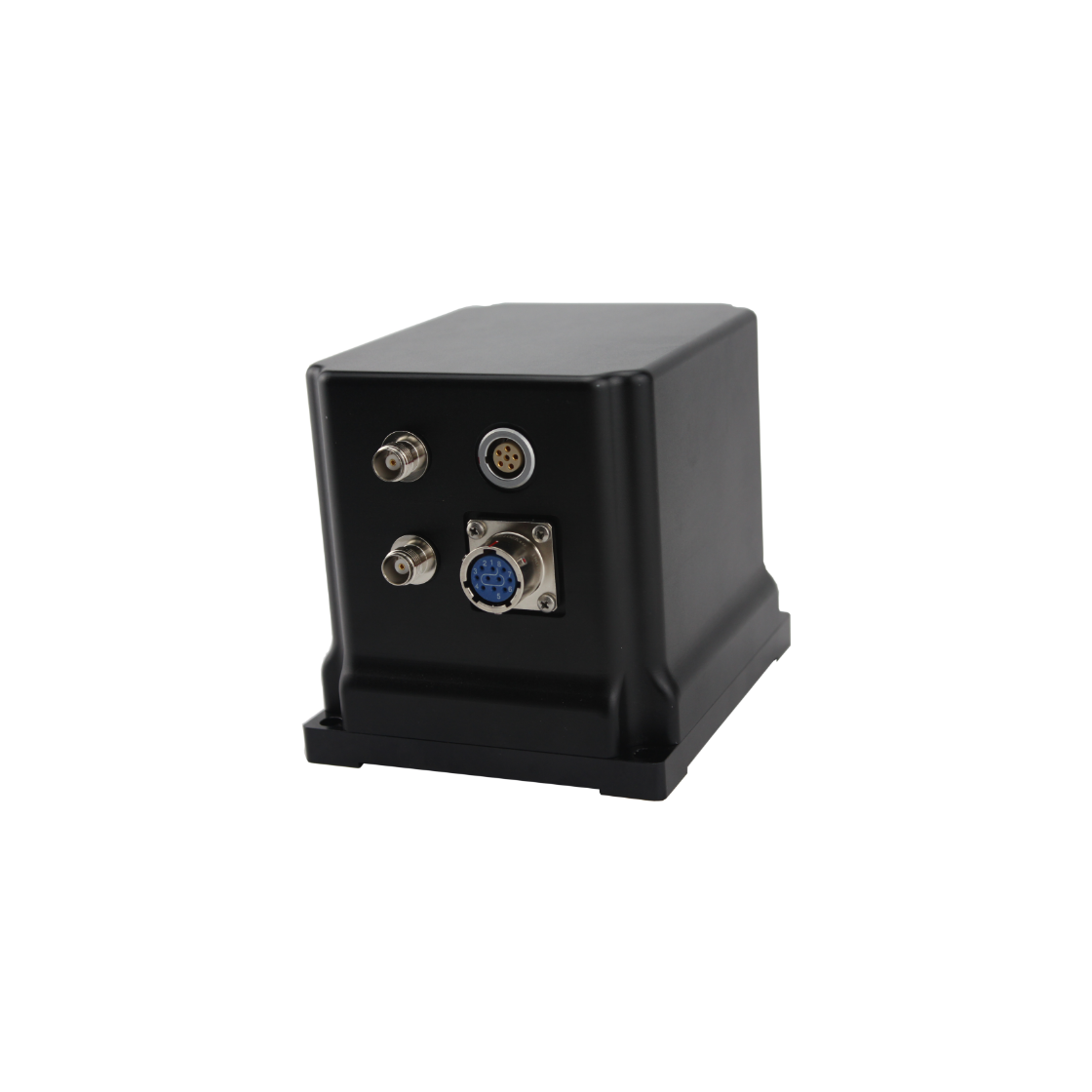

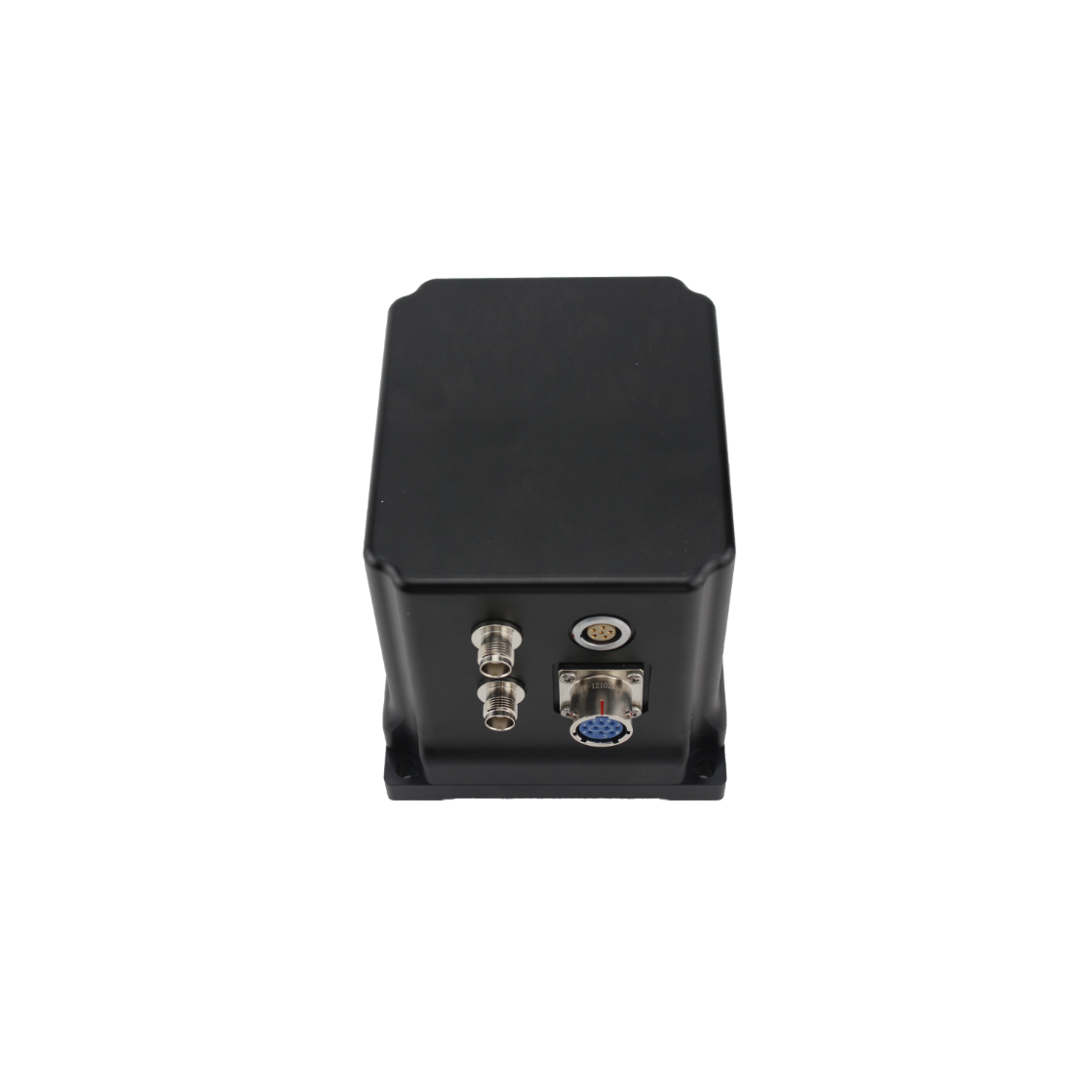

產品外觀

典型技術指標

	參數名稱	單位	INS300A	INS300B	INS300C	INS300D
工作性能	GPS有效
	自尋北精度	deg	≤1.5*Secant Latitude	≤2.5*Secant Latitude	≤4.0*Secant Latitude	≤5.0*Secant Latitude
	方位角精度	deg	≤0.05	≤0.05	≤0.05	≤0.05
	姿態角精度	deg	≤0.03	≤0.05	≤0.05	≤0.08
	速度精度	m/s	≤0.03
	位置精度	m	≤2m/RTK 2cm
	GPS失效
	方位角保持精度	deg	≤0.3,1h	≤0.5,1h	≤0.8,1h	≤1.0,1h
	姿態角保持精度	deg	≤0.03,1h	≤0.05,1h	≤0.08,1h	≤0.1,1h
	位置精度（cep50）	nm	≤8,1h	≤10,1h	≤12,1h	≤15,1h
	位置精度（cep50）	m	≤120,5min	≤150,5min	≤180,5min	≤240,5min
	系統測量范圍
	方位角測量范圍	deg	±180
	姿態角測量范圍	deg	±90
1 環境參數
1.1	工作溫度	℃	-45~+70
1.2	貯存溫度	℃	-55~+80
1.3	振動	Hz, g²/Hz	20~500,0.06
1.4	沖擊	g, ms	30,11
2 電氣參數
2.1	輸入電壓	Vdc	+18~+36
2.2	功率	W	20
2.3	數據輸出格式	/	RS-422
2.4	數據刷新率	Hz	100
3 物理參數
3.1	尺寸	mm	≤145×121.5×125
3.2	重量	kg	≤3
3.3	連接器	/	Y11P-1210ZK10
